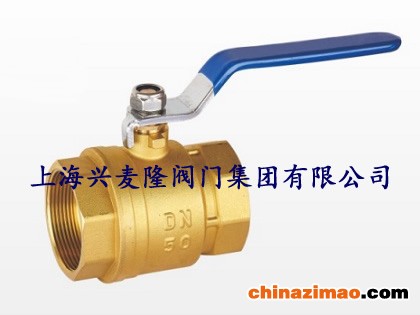

丝扣球阀（BV11F）
技术规范
公称压力：PN1.6MPa
工作介质：水、非腐蚀性液体、饱和蒸汽（≤0.6MPa）
工作温度：-20℃≤t≤100℃
管螺纹标准：符合ISO228标准
主要外形尺寸
|
DN（mm） |
NPS（in） |
A |
B |
C |
D |
G |
|
15 |
1/2 |
52.8 |
14 |
41 |
98 |
1/2 |
|
20 |
3/4 |
63 |
19 |
44.5 |
98 |
3/4 |
|
25 |
1 |
72 |
23.5 |
55 |
110 |
1 |
|
32 |
1¼ |
80 |
30 |
61 |
140 |
1¼ |
|
40 |
1½ |
90.6 |
37 |
66 |
140 |
1½ |
|
50 |
2 |
106 |
46.5 |
75 |
155 |
2 |
|
65 |
2½ |
132.4 |
56 |
92 |
190 |
2½ |
|
80 |
3 |
151 |
68.5 |
106 |
230 |
3 |
|
100 |
4 |
190.5 |
85 |
117.5 |
230 |
4 |
